•机械安全（符合IEC / EN 60204 Ed.6）
•低压开关设备和控制装置安全性（符合IEC / EN 61439-1 Ed.2）
•便携式设备的安全性（符合VDE 0701-0702，AS / NZS 3760，操作规范）
功能：可对低压开关柜的耐受电压/跳闸电流/绝缘电阻/电压降/连续性/放电时间/输入电阻/开路电压/触摸泄露电流/探头电阻/差分泄露电流等测试。
服务热线：400-186-1386

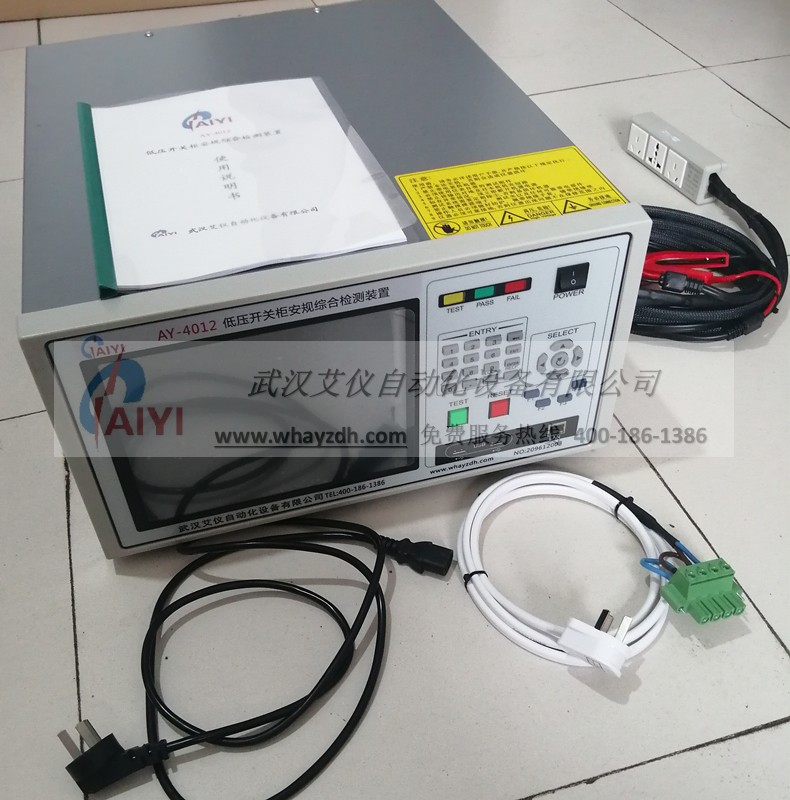

武汉香蕉视频APP网站AY-4012多功能安规综合测试装置是一款顶级、坚固、可靠、适合多种工业环境使用的安规综合测试仪，可满足如下测试需求：
功能：可对低压开关柜的耐受电压/跳闸电流/绝缘电阻/电压降/连续性/放电时间/输入电阻/开路电压/触摸泄露电流/探头电阻/差分泄露电流等测试。
•机械安全（符合IEC / EN 60204 Ed.6）
•低压开关设备和控制装置安全性（符合IEC / EN 61439-1 Ed.2）
•便携式设备的安全性（符合VDE 0701-0702，AS / NZS 3760，操作规范）
根据IEC/EN60204标准进行机器安全测试，可测试交流供电电压小于1000 V，频率小于200 Hz或直流供电电压小于500 V的电气设备或电机部件。
根据IEC/EN61439-1标准测试开关设备和控制装置。开关柜的保护电路是保护系统的重要组成部分，尤其是在采用中性保护、剩余电流保护等保护措施时更是如此。保护电路的有效性必须根据IEC/EN 61439-1进行验证，这样可防止开关设备和控制装置组件发生故障(内部故障)；防止由于外部电路(输出电路)和组件(外部故障)的故障造成的后果。
选用三相适配器用于测试三相供电的电气设备。香蕉视频APP网站公司提供了A 1322和A 1422两种三相测试适配器，用于测试三相供电的电气设备，可以测试：三相泄漏测试、三相电源测试、三相极性测试、三相P-RCD测试。
根据IEC/EN 60974-4标准测试电弧/焊接设备，IEC 60974-4规定了定期检查和维修后的测试程序，以确保电气安全。 MI 3325与A 1422 三相适配器相配合，支持一些测试例如:保护导体电阻、一次焊接泄漏、焊接泄漏、焊接绝缘、空载电压、目测和功能检查。
定制的的视觉和功能检查。由于进行PAT测试的技术人员和工程师还必须对灭火器、应急灯、烟雾传感器等不同类型的非电动设备进行检查、报告和认证。美翠(在MESM PC软件中)实现了一种名为“自定义视觉和功能检查”的特殊功能。该功能使用户能够创建自定义的检查列表，该列表可以上传到检测人员，然后用于专业认证 。
多用户账户。AY-4012允许创建多个用户帐户，以防止未经授权个人使用仪器。登录的主要目的是确保由特定用户执行的测量具有自己的签名。这将启用向后可追溯性和特定设备由登录用户测试的证明。用户信息是自动传输到PC软件，并将其存档。
自动顺序测试功能 AUTO SEQUENCE。自动顺序测试功能是公认的最具创新性的功能之一，结合彩色触摸屏和MESM软件将这一功能提升到了一个全新的水平。用户可以选择预定义AUTOSEQUENCE®， 为特定应用而开发，符合IEC / EN 60204-1，IEC / EN 61439-1，IEC / EN 0701- 0702，IEC / EN 60974-4和电气安装安全专用程序。用户还可以使用香蕉视频免费的自动序列编辑器创建自己的自定义序列。该工具可以创建包括注释、电线图、图片和自定义视觉或功能检查在内的序列。
多级内存管理器。先进的内存管理器为用户提供了多种可能性： 内存结构的第一级从工作区管理器开始，工作区管理器基本上是一个存储不同项目的位置，称为工作空间，从这里开始，用户可以开始创建自定义的多级结构，每个结构单元都有添加特殊参数的可能性。
支持多种读写设备。该仪器支持多种用于扫描/读取和写入的外围附件，其中包括不同类型的打印机(便携式、台式、充电式、蓝牙或有线)和不同类型的读写器（条形码/QR扫描仪和NFC读取器/写入器）
测量功能
•连续性测试（2线法和4线法）：测试电流0.2A，4A，10A，25A，（电压降用10A测试）；
•交流耐压测试，测试电压100V - 5000V可调，最大功率250VA；
•绝缘电阻测试（Riso，Riso-S），测试电压50V，100V，250V，500V，1000V（直流）；
•泄漏电流测试，（Isub，Isub-S）110V交流，230V交流；
•Z回路 - 故障回路阻抗和预期故障电流（Ipsc，Ulpe，UC（P））；
•Zs rcd - 故障回路阻抗和系统中的预期故障电流RCD（Ipsc，pe，Uc（P））；
•Z线 - 线路阻抗和预期短路电流（Ipsc，Uln）；
•功能测试（功率P / S / Q，电压，电流，功率因数，频率，ThdU，ThdI，PF）;
•触摸漏电流测试， RCD测试（RCD Uc，RCD t，RCD I）；
•差分漏电流；
•PE漏电流；
•极性；
•钳型电流测试；
•电压，频率，相位旋转测试;
•压敏电阻测试；
•电压降；
•放电时间。
主要特点
•11厘米高分辨率彩色触摸屏。
•双重操作：键盘和触摸屏使用户能够以他们喜欢的任何方式控制仪器。
•预定义的AUTOSEQUENCE®：启用用户对所选设备的测试序列的简单和快速执行。
•支持RCD测试：所有仪器支持A，AC，B，B +和F测试的RCD。
•焊接设备的测试 （仅与A 1422结合使用）：MI3255支持测试焊接设备
•符合IEC / EN 60974-4。
•功能检查。
•目视检查。
•定制检查（视觉和功能性的）。
•内置帮助屏幕，可在现场进行参考。
•内置熔断器表，用于自动评估线路/回路阻抗结果。
• 实时监控所有3个电压。
•Hi-pot交流耐压测试：高压AC（5kV @ 250VA）。
•连续性：4线式连续性测试可选择的测试电流（0.2 A，4 A，10A，25A）实现精确测量。
•通讯： RS232，USB，以太网和蓝牙通信，可以 下载上传和遥控仪器。
•多系统测试：仪器可用于TT，TN，IT和115 V电源系统。
•自动RCD测试程序（RCD AUTO）。
•自动阻抗测试程序（Z AUTO）。
•根据选定的区域进行过滤。
•大容量内存：支持microSD存储卡，已经有8 GB卡集成在仪器中可以扩展到32 GB。
•PC SW Metrel ES Manager：支持用户自定义设置AUTOSEQUENCE®s，专业测试用于存档的报告和数据传输。
应用
•工厂机械安全测试，
•工业安全测试，
•定期安全测试，
•生产线安全测试，
•便携式设备安全测试，
•弧焊设备安全测试，
•开关设备，控制装置，安全测试。
标准
功能： VDE0701-702，操作规程，AS/NZS3760，IEC/EN61439，IEC/EN60204，
IEC/EN 60974-4，EN 50191。
安全： EN61010-1，EN61010-2-030，EN61010-031，EN61010-2-032，EN61557。
EMC: EN 61326-1。
智能安规综合检测装置AY-40系列
国内首款模块化安规综合检测装置，实现信息化数据采集、存储、分析、传输，是智联网下测试行业的最佳解决方案。
91香蕉视频下载污特点
特点简介
12寸全彩触摸屏（台式10寸），Linux操作系统，主要控制处理系统为工业用计算机，可实现测试数据的采集、存储、分析和传输，可与MES等多种信息系统互联。
■多达八合一功能：交直流耐压、接地、绝缘、接触电流、低启、功率、开短路安规检测的主要项目精度1%，功率测试精度0.2%，（比普通小屏幕的单片机控制系统精度高），另外，可根据客户要求定制十合一功能。
■模块化设计：功能定制化，可根据客户要求配置相应的功能，故障自诊断，声光报警提示。超大触摸屏，可以直接在触摸屏上操作设置，也可以用按键操作。
■并行测试：耐压（AC/DC）&接地，泄露&功率.测试效率提升50%以上；具有内置点检功能，选配点检模块；远程自助升级，满足测试升级和定制；安全接地检测，保证操作人员使用安全；高压防触控功能（GFI），杜绝人员误操作
■通讯方式多样化：WIFI、网口、USB、RS232、RS485、CAN，可直接与电脑或上位机通讯，实现数据信息系统互联。
■满足CCC、IEC、EN、VDE、BS、GS、UL等电气安全通用规范标准要求
■选配条码扫描器，可实现自动化控制及数据管理，构建生产数据管理平台，融入生产管理系统
■选配变频电源，组成自动测试系统，实现测试电源自动调整输出，无需人工干预，保证测试结果准确
■无限量存储测试条件和测试数据结果，通过USB存储接口，方便数据拷贝和打印
■高达100组测试条件记忆，每组8个测试步骤，每组可单独设置规格型号，方便查找
■速度快：测试仪器控制核心采用高速处理器，数据处理全面快速
■精度高：安规检测测试精度高达1.5%
■耐压电压可进行缓升、缓降设置，上下限报警功能
■数字化闭环反馈控制方式，全自动调压模式，输出电压/电流自动修正，且不受外界电网波动影响，保证测试的准确性
■接地电阻测试项目可选择电压、电阻两种判断模式，满足不同国家/行业标准要求
■内置一种泄漏电流人体网络，可定制任意人体网络--选配功能
选型指南 | |||||
型号 | 功能 | 体型 | 容量 | 内置供电 | |
变频电源 | 三级片大香蕉 | ||||
AY-4010 | 交耐/直耐/绝缘/接地/泄露/ | 台式 | 500VA | - | 6KVA |
AY-4011 | 交耐/直耐/绝缘/接地/泄露/功率/ | 台式 | 500VA | 6KVA | - |
AY-4012 | 交耐/直耐/绝缘/接地/泄露/功率/开短 | 台式 | 500VA | - | 6KVA |
AY-4013 | 交耐/直耐/绝缘/接地/泄露/功率/低启/开短 | 柜式 | 500VA | - | 20KVA |
参数规格
交流耐压 | |
额定输出 | 5kVAC/20mA，选配100mA |
实际输出容量 | 200VA，选配500VA |
交流电压输出 | 范围：（300 ~ 5000）V ，分辨率：1V， 准确度：±（1%×设定值+2V） |
输出频率 | 50Hz / 60Hz，精度：±0.1Hz |
输出调整度 | ±（1%×设定值+2V），空载到满载 |
交流电压测量 | 范围：（300 ~ 5000）V ，分辨率：1V， 准确度：±（1%×设定值+2V） |
电流上限设置 | 范围：（0.00~20.00）mA，选配100mA 分辨率：0.01mA |
电流下限设置 | 范围：（0.000~9.999）mA， 分辨率：0.001mA |
交流电流测量 | 范围：0.000~9.999/10.00~20.00 mA 分辨率：0.001/0.01 mA 准确度：±（1%×读数值+5个字） |
缓升与缓降时间 | 范围：0~999.9s，0为关。分辨力：0.1s， 准确度：±（ 0.2% ×设定值+1个字） 缓升0s为关时，升压时间计入持续时间。 |
持续时间 | 范围：0.5~999.9s，分辨力：0.1s， 准确度：±（ 0.2% ×设定值+1个字） |
电弧侦测 | 1 ~9 (9最灵敏)，0表示关电弧功能 |
电流补偿 | 0.000~20.00mA，总电流+补偿电流 ＜20mA，自动，选配100mA |
直流耐压 | |
额定输出 | 6kVDC / 10mA |
直流电压输出 | 范围：（200 ~ 6000）VDC，分辨率：1V， 准确度：±（1%×设定值+2V） |
直流电压测量 | 范围：（200 ~ 6000）VDC，分辨率：1V， 准确度：±（1%×设定值+2V） |
输出纹波 | <2%（6000V/1mA 阻性负载） |
输出调整度 | ±（1%×设定值+2V），空载到满载 |
电流上限设置 | 范围：（0.000~9.999）mA， 分辨率：0.001mA |
电流下限设置 | 范围：（0.000~9.999）mA， 分辨率：0.001mA |
直流电流测量 | 范围：0.000~ 10.00mA， 分辨率：0.001mA， 判定误差：± (1%×读数值+5个字) |
缓升时间 | 范围：0.0s，（0.2 ~999.9）s，0为关， 分辨率：0.1s 准确度：± 0.2% ×设定值+1个字缓 升0s为关时，升压时间计入持续时间 |
持续时间 | 范围： 0.5~999.9s，分辨力：0.1s 准确度：± 0.2% ×设定值+1个字 |
缓降时间 | 范围：0.0，（1.0~999.9）s，0为关, 分辨力：0.1s 准确度：± 0.2% ×设定值+1个字 |
电弧侦测 | 1 ~9 (9最灵敏)，0表示关电弧功能 |
电流补偿 | （0 ~5.000）mA |
放电时间 | 100ms |
最大容性负载 | 1uF＜1kV，0.75uF＜2kV，0.5uF＜3kV， 0.08uF＜4kV，0.04uF＜5kV |
绝缘电阻 | |
额定输出 | 2500VDC/50GΩ |
直流电压输出 | 范围：（200 ~ 2500）V DC，分辨率：1V， 准确度：±（1%×设定值+2V） |
直流电压测量 | 范围：（200 ~ 2500）V DC，分辨率：1V， 准确度：±（1%×读数值+2V） |
跌落电压 | 不低于设定电压的96%，跌落电阻1MΩ （100V、500V、1000V） |
纹波系数 | ≤2%，跌落电阻1MΩ（500V、1000V） |
上限/下限 电阻设置 | 范围：0.10MΩ~999.9MΩ， 1000MΩ~50000MΩ， 上限包含无上限设定 分辨率：0.01MΩ、1MΩ |
绝缘电阻测量 | 范围： 0.100MΩ~9.999MΩ、 10.00MΩ~99.99MΩ、100.0MΩ~999.9MΩ 1.000GΩ~9.999GΩ、10.00GΩ~50.00GΩ 分辨率： 0.001MΩ、0.01MΩ、0.1MΩ、 0.001GΩ、0.01GΩ 测量误差： 100V~499V：0.100MΩ~9.999MΩ、 10.00MΩ~99.99MΩ、100.0MΩ~999.9MΩ/ 1.000GΩ~2.000GΩ ±（5%×读数值+3个字） 500V~2500V：0.100MΩ~9.999MΩ、 10.00MΩ~99.99MΩ、100.0MΩ~999.9MΩ ±（2%×读数值+3个字） 1.000GΩ~9.999GΩ：±（5%×读数值+3个字） 10.00GΩ~50.00GΩ：±（15%×读数值+3个字） |
缓升时间 | 范围：0，（0.2 ~999.9）s，0为关，分辨率：0.1s 准确度：± 0.2% ×设定值+1个字缓升0s为 关时，升压时间计入持续时间 |
延判时间 | 范围： 0.5~999.9s，分辨力：0.1s 准确度：± 0.2% ×设定值+1个字 |
缓降时间 | 范围：0，（1.0~999.9）s，0为关，分辨率：0.1s 准确度：± 0.2% ×设定值+1个字 |
放电时间 | 100ms |
接地电阻 | |
额定输出 | 1.00-32.00A，电阻最大600mΩ， 开路电压低于12V，选配64A |
输出电流 | 范围：（1.00~32.00）A AC，分辨率：0.01A， 准确度：±（1%×设定值+3个字） |
电流波动 | ≤0.4%×设定值/分钟 |
输出电压 | 范围：（3.00~8.00）V AC，分辨率：0.1V |
输出频率 | 50Hz / 60Hz，精度：±0.1Hz |
空载电压 | 用示波器直接测量空载时电流端电压，电压不应超过电压输出设定值，电压持 续时间不应超过400ms； 按GB/T 28030-2011测试方法，空载电压 不应超过12V，电压持续时间不应超过 250ms。 |
上限/下限 | 范围：(0.1~600)mΩ，（3.0~10.0）A；（0.1~R）mΩ，（10.1~40.0）A， |
电阻设置 | 其中R=（6400 / 设定电流值）mΩ， 电流量程切换时，电阻上下限的范围 由测试仪自动给出量程最大范围。 分辨率：0.1/1 mΩ。 |
电阻测量 | 范围：(10.0~99.9)mΩ，（100~600）mΩ， 分辨率：0.1/1 mΩ； 测量误差：±(1%×读数值+3个字) |
电压测量 | 范围：（0.00~6.40）V AC，分辨率：0.01V， 准确度：±(1%×读数值+2个字)， 电压显示模式 |
电阻补偿 | (0~100)mΩ |
测试时间 | 范围： 0.5~999.9s，分辨率：0.1s 准确度：± 0.2% ×设定值+1个字 |
泄漏电流 | |
探针设置 | 对地接触电流：G-L、G-N、AUTO（G-L、G-N），对表面接触电流：PH-L、 PH-PL |
测量网络 | 标配IEC60990、GB/T 12113 图4为主网络 |
试验电源状态 | 试验电源的极性转换：开、关、自动； 试验电源的接地与不接地转换：开、关； 试验电源的零线正常连接状态与不连接 状态的转换：开、关。 |
试验电压输出 | 单相，需要外配隔离三级片大香蕉或变频电源，提供测试所需电压和频率。 |
试验电压上限、 下限设置 | 上限、下限范围: 0.0V~300.0V AC， 分辨率： 0.1V，45Hz~65Hz， 判定误差：±（0.4%×设定值+0.1%×量程） |
试验电压测量 | 范围：0.0V~300.0V、45Hz~65Hz， 分辨率： 0.1V，45Hz~65Hz， 测量准确度：20.0V~300.0V； ±（0.4%×读数值+0.1%×量程） |
负载电流 | 20A |
过流保护 | 有效值电流及响应时间：25A，＜3s； 峰值电流及响应时间：70A，＜10ms |
接触电流上限、 下限设置（有效值） | 上限、下限范围： 0.00mA~20.00mA 分辨率： 0.01mA |
接触电流测量 （有效值） | 0.000mA～9.999mA：分辨率0.001mA 直流：±（2%×读数值+0.02 mA） 15Hz≤f≤100kHz：±（2%×读数值+0.02 mA） 100kHz＜f≤1000kHz，0.000mA～9.999mA； ±（1%×读数值+0.02 mA） 10.00mA~20.00mA：分辨率0.01mA 直流：±（2%×读数值+0.02 mA） 15Hz≤f≤100kHz：±（2%×读数值+0.02 mA） 100kHz＜f≤1000kHz，0.000mA～9.999mA； ±（1%×读数值+0.02 mA）
|
接触电流补偿 | 范围：0.000~1.000mA，自动测量，可打开或关闭。 |
测试时间 | 范围： 0.5~999.9s，分辨率：0.1s 准确度：±（ 1% ×设定值+1个字）， 测试方式为AUTO（G-L、G-N）时，时间各1半 |
功率测试 | |
报警功能 | 功率上、下限报警； 可开启电压、电流、功率因数的上、下限报警 |
功率上限、下限设置 | 范围： 00W~6000W 分辨率： 1W |
有功功率测量 | 范围：0.0W~999.9W、1000W~6000W 分辨率： 0.1W、1W 准确度： PF＞0.5：±（0.1%×读数值+0.1%×量程） PF≤0.5：±（0.4%×读数值+0.1%×量程） |
电压上限、下限设置 | 范围：0.0V~300.0V，分辨率：0.1V； |
电压测量 | 量程：300V，峰值因数1.6 范围：5.0V~300.0V，分辨率：0.1V； 准确度：±（0.1%×读数值+0.1%×量程）， DC、45Hz≤f≤65Hz |
电流上限、下限设置 | 范围:0.00A~20.00A 分辨率:0.01A |
电流测量 | 范围：（0.000~9.999，10.00~20.00）A， 分辨率0.001A /0.01A 准确度：±（0.1%×读数值+0.1%×量程）， DC、45Hz≤f≤65Hz |
测试时间 | 范围： 0.5~999.9s，分辨率：0.1s 准确度：± 0.2% ×设定值+1个字 |
低压启动 | |
电流上限、下限 | 范围：（0.00~20.00）A，分辨率0.01A |
电流测量 | 范围：（0.000~9.999，10.00~20.00）A， 分辨率0.001A /0.01A 准确度：±（0.1%×读数值+0.1%×量程）， DC、45Hz≤f≤65Hz |
电压测量 | 量程：300V，峰值因数1.6 范围：5.0V~300.0V，分辨率：0.1V； 准确度：±（0.1%×读数值+0.1%×量程）， DC、45Hz≤f≤65Hz |
测试时间 | 范围： 0.5~999.9s，分辨率：0.1s 准确度：± 0.2% ×设定值+1个字 |
开短路测试 | |
试验电压 | 10VDC |
上限/下限电阻 | 范围：(2.0~999.9)Ω，分辨率：0.1Ω |
电阻准确度 | 范围：(2.0~999.9)Ω，分辨率：0.1Ω， 测量误差：±(5%×读数值+5个字) |
测试时间 | 范围： 0.5~999.9s，分辨率：0.1s 准确度：± 0.2% ×设定值+1个字 |
技术参数：
功能 | 测试范围 | 分辨率 | 精度 |
连续性测试 （二线法、四线法， 测试电流0.2A, 4A, 10A, 25A) | |||
- R | 0.00 Ω ... 19.99 Ω 20.0 Ω ... 99.9 Ω 100.0 Ω ... 199.9 Ω 200 Ω ... 999 Ω | 0.01 Ω 0.1 Ω 0.1 Ω 1 Ω | ±(2 % 读数 + 2 D) ±(3 % 读数) ±(5 % 读数) |
电压降 (Iout = 10 A) | |||
- ∆U | 0.00 Ω ... 19.99 Ω 20.0 Ω ... 99.9 Ω | 0.01 Ω 0.1 Ω | ±(2 % 读数 + 5 D) ±(3 % 读数) |
HVAC交流耐压测试， 输出电压可调 | |||
- 电压 (AC) | 0 V ... 1999 V 2.00 kV ... 5.99 kV | 1 V 10 V | ±(3 % 读数) ±(3 % 读数) |
- 电流 | 0.0 mA ... 49.9 mA** / 99.9 mA* | 0.1 mA | ±(3 % 读数 + 3 D) |
- 阻性电流 | 0.0 mA ... 49.9 mA** / 99.9 mA* | 0.1 mA | |
- 容性电流 | -49.9 mA ... 49.9 mA** -99.9 mA ... 99.9 mA* | 0.1 mA 0.1 mA | |
- 短路电流 | > 200 mA | ||
- 输出功率 | 250 VA max | ||
绝缘电阻 (250 V, 500 V), 绝缘电阻- S (250 V, 500 V), Riso - PAT / Riso – 焊接 | |||
- Riso/Riso-s | 0.08 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ | ±(3 % 读数 + 2 D) ±(5 % 读数) ±(10 % 读数) |
- 输出电压 | 0 V ... 600 V | 1 V | ±(3 % 读数 + 2 D) |
绝缘电阻(500 V and 1000 V) ISO installation | |||
- Riso | 0.15 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 200.0 MΩ ... 999 MΩ | 0.01 MΩ 0.1 MΩ 1 MΩ | ±(5 % 读数 + 3 D) ±(5 % 读数) ±(10 % 读数) |
- 输出电压 | 0 V ... 1200 V | 1 V | ±(3 % 读数 + 3 D) |
绝缘电阻(50 V, 100 V and 250 V) ISO Installation | |||
- Riso | 0.15 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ | ±(5 % 读数 + 2 D) ±(10 % 读数) ±(20 % 读数) |
- 输出电压 | 0 V ... 300 V | 1 V | ±(3 % 读数 + 3 D) |
测量范围符合EN 61557 0.15 MΩ ... 999 MΩ | |||
替代泄露 (Isub, Isub-S), 开路电压, 110 V a.c., 230 V a.c. | |||
- Isub - Isub s | 0.02 mA ... 1.99 mA 2.00 mA ... 19.99 mA | 0.01 mA 0.01 mA | ±(3 % 读数 + 3 D) ±(5 % 读数) |
差分泄漏电流 | |||
- Idiff | 0.010 mA ... 1.999 mA 2.00 mA … 19.99 mA | 0.001 mA 0.01 mA | ±(3 % 读数 + 10 D) ±(5 % 读数) |
PE泄漏电流 | |||
- Ipe | 0.010 mA ... 1.999 mA 2.00 mA … 19.99 mA | 0.001 mA 0.01 mA | ±(3 % 读数 + 3 D) ±(5 % 读数) |
接触泄露电流 | |||
- Itou | 0.010 mA ... 1.999 mA 2.00 mA … 19.99 mA | 0.001 mA 0.01 mA | ±(3 % 读数 + 3 D) ±(5 % 读数) |
工作范围(acc. to EN 61557-16) 0.010 mA ..... 19.99 mA | |||
功率 | |||
- P (有功功率) | 0.00 W … 19.99 W 20.0 W … 199.9 W 200 W ... 1999 W 2.00 kW ... 3.70 kW | 0.01 W 0.1 W 1 W 10 W | ±(5 % 读数 + 5 D) ±(5 % 读数) ±(5 % 读数) ±(5 % 读数) |
- S (视在功率) | 0.00 VA … 19.99 VA 20.0 VA … 199.9 VA 200 VA ... 1999 VA 2.00 kVA ... 3.70 kVA | 0.01 VA 0.1 VA 1 VA 10 VA | ±(5 % 读数 + 10 D) ±(5 % 读数) ±(5 % 读数) ±(5 % 读数) |
- Q (无功功率) | 0.00 VAr … 19.99 VAr 20.0 VAr … 199.9 VAr 200 VAr ... 1999 VAr 2.00 kVAr ... 3.70 kVAr | 0.01 VAr 0.1 VAr 1 VAr 10 VAr | ±(5 % 读数 + 10 D) ±(5 % 读数) ±(5 % 读数) ±(5 % 读数) |
- PF 功率因数 | 0.00 i ... 1.00 i 0.00 c ... 1.00 c | 0.01 0.01 | ±(5 % 读数 + 5 D) ±(5 % 读数 + 5 D) |
- THDU 电压畸变率 | 0.0 % ... 99.9 % | 0.1% | ±(5 % 读数 + 5 D) |
- THDI 电流畸变率 | 0 mA … 999 mA 1.00 A ... 16.00 A | 1 mA 0.01 A | ±(5 % 读数 + 5 D) ±(5 % 读数) |
- Cos Φ | 0.00i ... 1.00i 0.00c ... 1.00c | 0.01 0.01 | ±(5 % 读数 + 5 D) |
- U | 0.1 V ... 199.9 V 200 V ... 264 V | 0.1 1 V | ±(3 % 读数 + 10 D) ±(3 % 读数) |
- I | 0 mA … 999 mA 1.00 A ... 16.00 A | 1 mA 0.01 A | ±(3 % 读数 + 5 D) ±(3 % 读数) |
RCD测试 / 电流类型AC, A, F, B, B+ / RCD type (非延迟, S 延迟, PRCD, PRCD-K, PRCD-S) | |||
- IΔ –跳闸电流 | 0.2 xIΔN ... 1.1 xIΔN (AC type); 0.2 xIΔN ... 1.5 xIΔN (A type, IΔN≥30 mA); 0.2 xIΔN ... 2.2 xIΔN (A type, IΔ=N<30 mA); 0.2 xIΔN ... 2.2 xIΔN (B type) | 0.05 xIΔN | ±0.1 xIΔN |
- Uc –接触电压 | 0.0 V ... 19.9 V 20.0 V ... 99.9 V | 0.1 V | (-0 % / +15 %) 读数 ± 10 D (-0 % / +15 %) 读数 |
UCIΔN -接触电压 | |||
- Uc IΔ | 0.0 V ... 19.9 V 20.0 V ... 99.9 V | 0.1 V | (-0 % / +15 %) 读数 ± 10 D (-0 % / +15 %) 读数 |
- t ΔN –动作时间 | 0.0 ms ... 40.0 ms 0.0 ms ... max. time* * 最大时间参考用户手册 | 0.1 ms | ±1 ms ±3 ms |
动作时间 | |||
- t IΔ | 0 ms ... 300 ms | 1 ms | ±3 ms |
极性，测试电压（正常）<50 V /测试电压（有效）电源电压 在主动测试期间测试设备的功耗……< 25 VA | |||
用钳表测试电流（使用1000：1电流钳的真有效值) | |||
- I - Idiff - Ipe 不考虑电流互感器的精度。 不考虑电流钳的频率范围。 | 0.00 mA ... 9.99 mA 10.0 mA ... 99.9 mA 100 mA ... 999 mA 1.00 A ... 9.99 A 10.0 A ... 24.9 A | 0.01 mA 0.1 mA 1 mA 0.01 A 0.1 A | ±(5 % 读数 + 10 D) ±(5 % 读数 + 5 D) |
电压 (在线端口电压监测 (10 … 550 V) + 相位旋转) | |||
- TRMS (14 … 500 Hz) Uln, Ulpe, Unpe, U1pe, U2pe, U12, U13, U23 | 0 V … 550 V | 1 V | ±(2 % 读数 + 2 D) |
- 频率 | 0.00 Hz ... 9.99 Hz 10.0 Hz ... 499.9 Hz | 0.01 Hz 0.1 Hz | ±(0.2 % 读数 + 1 D) |
压敏电阻测试 | |||
- DC 直流 | 0 V … 1000 V | 1 V | ±(3 % 读数 + 3 D) |
- AC 交流 | 0 V … 625 V | 1 V | 根据直流电压的精度 |
R low -接地电阻和等电位测试 | |||
- R | 0.16 Ω ... 19.99 Ω 20.0 Ω ... 199.9 Ω 200 Ω ... 1999 Ω | 0.01 Ω 0.1 Ω 1 Ω | ±(3 % 读数 + 3 D) ±(5 % 读数) ±(5 % 读数) |
测量范围符合 EN 61557 0.16 Ω ... 1999 Ω | |||
- R+,R- | 0.0 Ω ... 199.9 Ω 200 Ω ... 1999 Ω | 0.1 Ω 1 Ω | ±(5 % 读数 + 5 D) ±(5 % 读数 + 5 D) |
开路电压 测量电流测试引线补偿 | 6.5 Vdc ... 18 Vdc min. 200 mA into load resistance of 2 Ω up to 5 Ω | ||
阻抗 Z loop, (L-PE, 测试电流 @ 230V … 20A (10ms)) | |||
- Z –故障回路阻抗 | 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ ... 9.99 kΩ | 0.01 Ω 0.1 Ω 1 Ω 10 Ω | ±(5 % 读数 + 5 D) ±(10 % 读数) ±(10 % 读数) ±(10 % 读数) |
测量标准符合EN 61557 0.12 Ω ... 9.99 kΩ | |||
阻抗Zs rcd, L-PE | |||
- Z - Zs Rcd | 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ .... 9.99 kΩ | 0.01 Ω 0.1 Ω 1 Ω 10 Ω | ±(5 % 读数 + 12 D) ±(5 % 读数 + 12 D) ±(10 % 读数) ±(10 % 读数) |
测量标准符合EN 61557 is 0.46 Ohm ... 9.99 kOhm for Itest = normal and 0.48 Ohm ... 9.99 kOhm for Itest = low. | |||
- Ipsc –预期故障短路电流 | 0.00 A ... 9.99 A 10.0 A … 99.9 A 100 A … 999 A 1.00 kA … 9.99 kA 10.0 kA … 23.0 kA | 0.01 A 0.1 A 1 A 10 A 100 A | 根据故障环路阻抗的精度 |
- Ulpe – Voltage | 0 V … 550 V 20.0 V ... 99.9 V* * for Z - Zs Rcd function | 1 V 0.1 V | ±(2 % 读数 + 2 D) |
阻抗 Z line (L-L, L-N,测试电流 @ 230V … 20A (10ms)) | |||
- Z Line阻抗 | 0.12 Ω ... 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ | 0.01 Ω 0.1 Ω 1 Ω 10 Ω | ±(5 % 读数 + 5 D) ±(5 % 读数 + 5 D) ± 10 % 读数 ± 10 % 读数 |
- Ipsc – 预期故障电流 | 0.00 A … 0.99 A 1.0 A … 99.9 A 100 A … 999 A 1.00 kA … 99.99 kA 100 kA … 199 kA | 0.01 A 0.1 A 1 A 10 A 1000 A | 根据线路阻抗的精度 |
- Uln – Voltage | 0 V … 550 V | 1 V | ±(2 % 读数 + 2 D) |
电压降 (Zref 0.00 Ω … 19.99 Ω, 测试电流 @ 230V … 20A (10ms)) | |||
-dU – 电压降 | 0.0 % … 99.9 % | 0.1 % | Consider accuracy of line resistance measurement (s) |
放电时间 | |||
- t – 放电时间 | 0.0 s ... 10.0 s | 0.1 s | ±(5 % 读数 + 2 D) |
-上-峰值电压 阈值电压：34 V、60 V、120 V | 0 V ... 550 V | 1 V | ±(5 % 读数 + 3 D) |
一般数据 | |||
供电电源 | 110 V / 230 V AC, 50 Hz / 60 Hz | ||
最大功耗 | 300 VA (主电源无负载) | ||
最大容量 | 10 A 连续, 16A 短时间测试, 1.5 kW 电机 | ||
测试类别 | |||
电源测试插座，IEC测试插座 | CAT II / 300V | ||
TC1 测试插座, (C1,C2,P1,P2,P) | CAT III / 300 V | ||
保护分类 | |||
防护等级 | IP 54 (封闭式外壳), IP 40 (开放式外壳), IP 20 (主电源插座) | ||
通讯 | |||
存储 | 取决于SD卡大小 | ||
RS232接口 | 两个DB9端口 (RS 232-1(PC), RS 232-2) | ||
输入/输出 | 24 Vmax (DB9 connector, 2X) | ||
USB 2.0 | 标准USB B型 | ||
蓝牙 | Class 2 | ||
以太网 | 动态IP (DHCP) | ||
注：1.91香蕉视频下载污外观以实际91香蕉视频下载污为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，讲追究法律责任。
2.了解更多91香蕉视频下载污信息请进入 91香蕉视频下载污中心 。服务热线：400-186-1386
在线咨询
